過電壓在線監測儀IM |

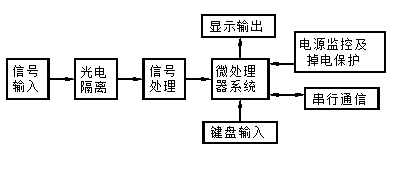

功能及原理簡介 過電壓在線監測儀工作原理方框圖如圖所示：
裝置特點 1. 裝置經抗干擾設計不受過電壓產生的強磁場的干擾，輸入信號范圍：10mA~200A。 2.具有當前時刻放電相信號指示功能。 3.具有放電時間記錄功能，可以分相記錄，分為相間和相地共六種形式。 4.可任意查詢放電記錄內容。 5. 儀器內時鐘在掉電后仍可保證準確計時，可避免掉電后調整時間的麻煩。 6.內存的數據具有掉電保護功能，可保證所記錄的數據在保存期內（100年）不會發生丟失現象。 7.設計有RS485通信接口，可實現多機聯網并與上位機進行數據傳輸，在上位機形成所需的數據文件并進行保存、編輯或打印等操作。 簡單故障排除 序號 故障現象 排除方法 1 設備無顯示 檢查電源 2 設備偶爾死機 常按“取消”鍵復位系統。 3 設備經常死機 檢查接地線是否接好，必要時測量接地電阻，應≯8歐姆。 4 無一次放電記錄 檢查信號輸入線是否接觸良好，是否斷線，線號是否接錯。 5 設備某相放電次數記錄很多 檢查測試過電壓保護器相應放電相的的工頻放電電壓值，判斷過電壓保護器的性能是否符合要求。
|
