BFYZ過電壓抑制柜 |
? ?????? BFYZ過電壓抑制柜適用于3~35kV電力系統中，用來對電網中出現的各種過電壓進行限制，可提高電網運行的安全性和供電的可靠性。該裝置可取代電壓互感器柜和專用避雷器柜。

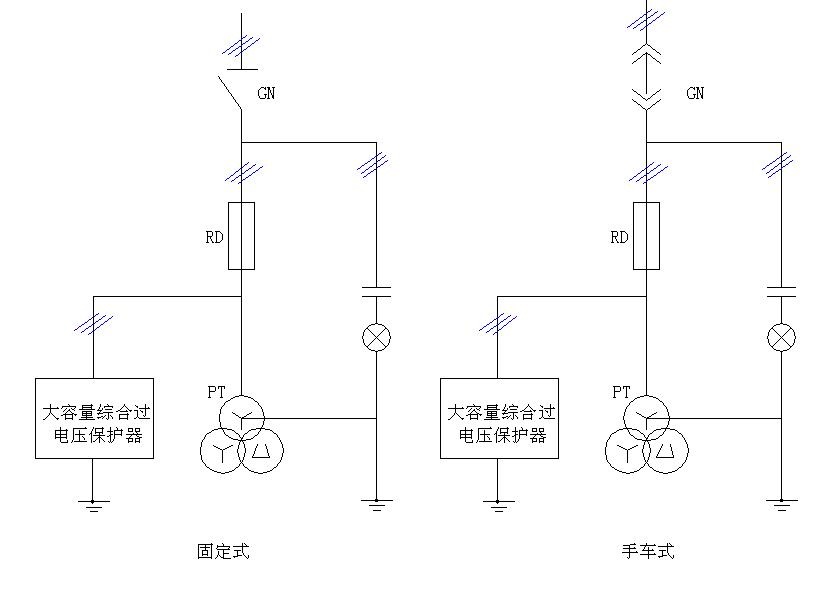

適用范圍 ? ? ? ? ?該抑制柜適用于發電、變電和用電企業的3～35KV電力系統，并可替代電壓互感器柜、專用避雷器柜等。 ? 工作原理 ? ? ? ? ?抑制柜內采用我公司研制的專用元件――大容量綜合過電壓保護器，能夠有效平緩過電壓的上升前沿并削平電壓尖峰，并能夠耐受過電壓產生的超大能量，該專用元件與本公司生產的過電壓保護器及消弧柜的保護特性相匹配，可以全面消除系統過電壓保護的死區。 ? ? ? 抑制柜在正常運行時，柜內智能微機裝置實時不間斷的檢測PT提供的電壓信號，一旦發生PT斷線、過壓、欠壓、低電壓、諧振、弧光接地等現象，智能微機裝置利用DSP高速、重復的數據處理能力實現傅立葉分析，通過對電壓互感器PT的二次電壓進行采集、判斷，及時準確地對系統各種狀態進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的開關量接點信號，用于報警。同時利用MCU的強大邏輯運算能力快速實現液晶顯示，遠程通信和數據保護等功能。 ? ? ? 當系統出現諧振，抑制柜智能微機裝置根據系統諧振的不同頻率實現快速動作，輸出相應的開關量接點，用于報警，并快速實現液晶顯示。 ? ? ? 抑制柜具有RS485或RS232接口，配有標準的Modbus通訊規約，與用戶微機監控系統實現數據遠距離通訊和數據傳送。 技術數據 額定電壓（kV）：3、6、10、20、35 額定頻率（Hz）：50 2ms方波電流（A）：800至24000 智能微機裝置參數：? 電源電壓：AC/DC 220V±10% 通訊接口：RS485或? RS232 ? ? ? ? ? ? 通訊協議：MODBUS ? 裝置的一次原理接線圖 ? ? ? 該裝置分為固定式和手車式，一次原理接線如下圖所示。該圖可作為本裝置的圖標，表示在電氣一次系統接線圖中。
? ? 使用條件? ?
產品特點 ??
? ? ? |
